设备说明

1.1 设备用途

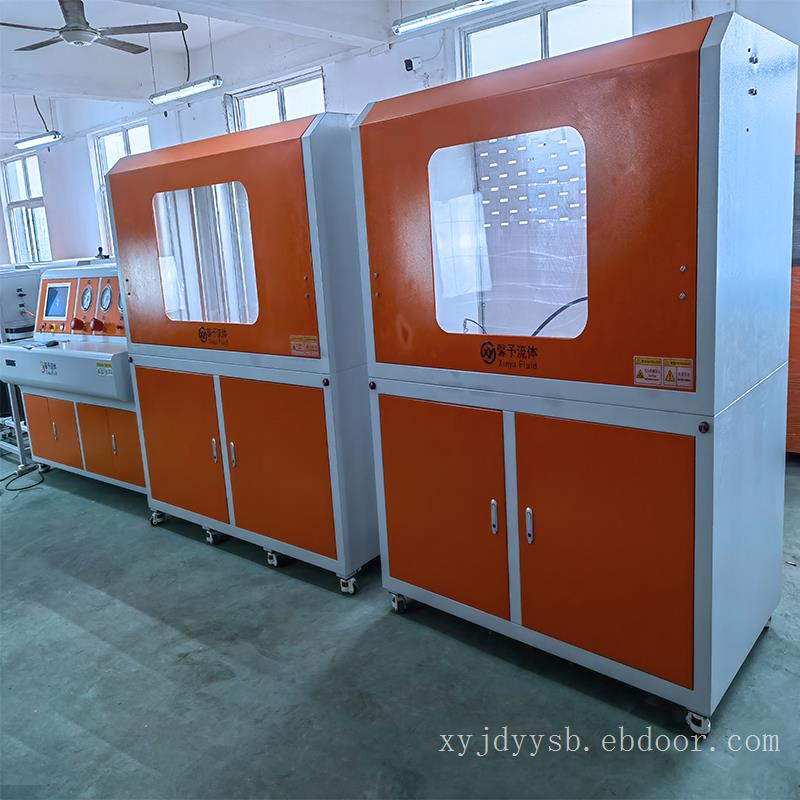

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性、动作测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

? 控制台外形尺寸：1900x900x1400（长x宽x高mm）

? 动作台外形尺寸：1600x900x1960（长x宽x高mm）

? 气密台外形尺寸：1900x900x1960（长x宽x高mm）

? 测试产品：阀门（客户自备）

? 测试方式：动作试验、气密性试验

? 气密试验压力：0～30MPa

? 动作试验压力：0～30MPa

? 动作驱动压力：0～6MPa

? 动作驱动电压：0.6～30V

? 动作满足：8小时试验200次

? 控制方式：手动/自动控制

? 压力测量精度：传感器±0.2%，压力表±0.4%

? 试验介质：压缩空气

? 介质温度：常温

? 环境温度：常温

? 试验工位：2工位（气密、动作各1工位）

? 气源要求：6～8bar，1.0m3/min

? 电源电压：AC220V 50Hz

? 系统总功率：＜1.0KW

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
