设备说明

1.1 设备用途

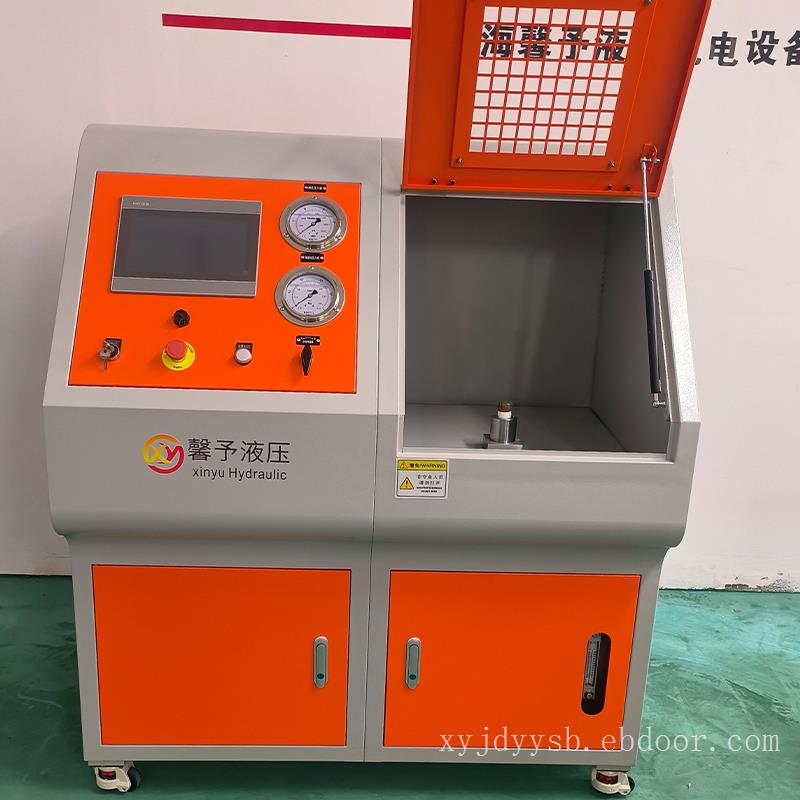

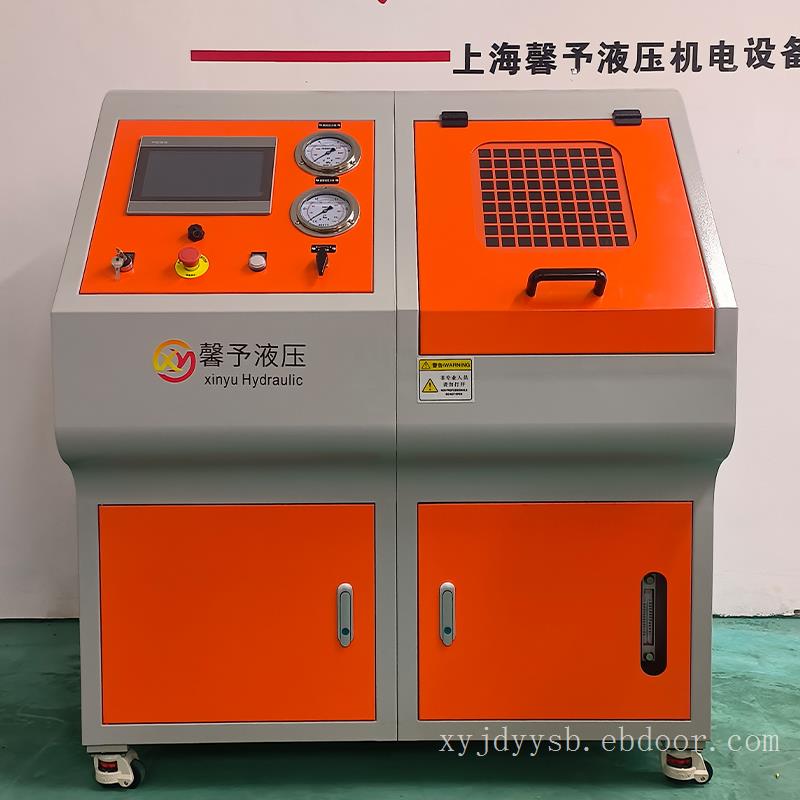

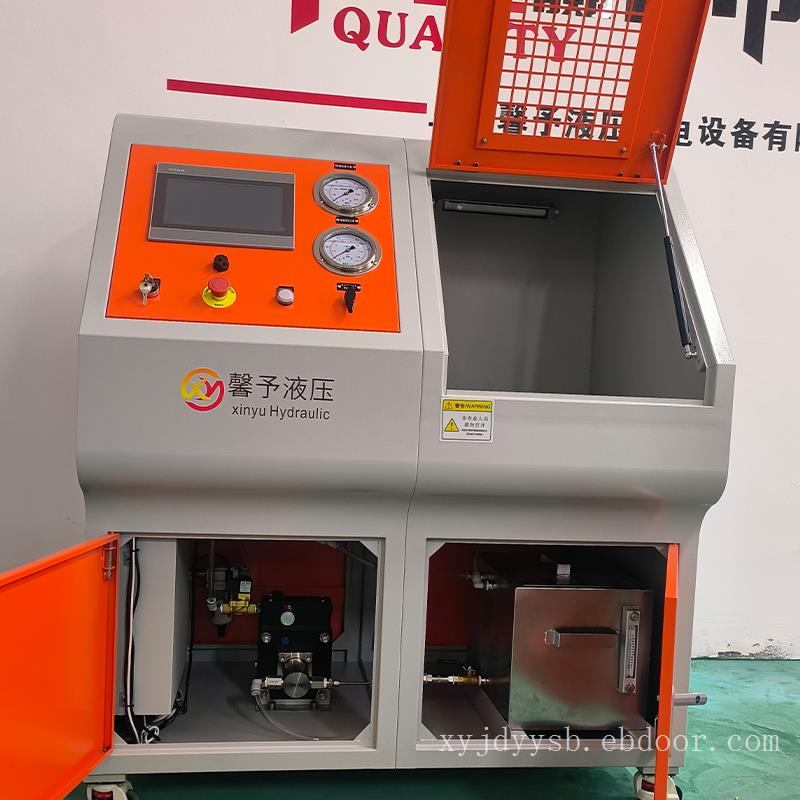

本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品的耐水压强度测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

? 设备尺寸：1200x800x1400（长x宽x高mm）

? 测试舱尺寸：MAX.600x800x680（长x宽x高mm）

? 试验方式：GB/T7512-2023   7.12阀体耐压性试验

? 试验压力范围：0～12.5MPa

? 输出压力：22MPa（气源0.8MPa时）

? 液泵增压比：28：1

? 压力测量精度：压力表±1.6%，传感器±0.5%

? 试验介质：水

? 输出流量：Max.6.8L/min（56ml/cc）

? 介质温度：常温

? 环境温度：常温

? 试验工位：1工位

? 控制方式：触摸屏控制

? 气源要求：6～8bar，1m3/min

? 电源电压：AC220V 50Hz

? 系统总功率：0.5KW

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
